空气绝缘开关柜
KYN28A-12(GZS1)铠装移开式交流金属关闭开关装备
  一、概述
  KYN28A-12(Z)(GZS1-12)型铠装移开式交流金属关闭开关装备适用于三相交流额定电压12kV,额定频率50Hz电力系统,主要用于发电厂、变电站、工矿企业的变配电中心及大型高压电念头起动装备等,作为接受和分派电能之用,并对电路实验控制、;ぜ凹嗖;可用于单母线、单母线分段系统或双母线系统。
  本产品切合GB3906《3~35kV交流金属关闭开关装备》、GB/T11022《高压开关装备和控制装备标准的共用手艺要求》、IEC60298《额定电压1KV以上52KV及以下交流金属外壳开关装备和控制装备》、DL/T404《户内交流高压开关柜订货手艺条件》标准的要求。
  二、正常使用条件、
  1、情形温度:最高温度+40℃,最低温度-15℃;
  2、情形湿度:日平均不大于95%,月平均值不大于90%;
  3、海拔高度:1000迷以下;
  4、抗地动度;地动烈度不凌驾8度;
  5、水蒸气压力日平均值不凌驾2.2Kpa,月平均值不凌驾1.8kpa;
  6、周围空气应不含侵蚀性或可燃气体、水蒸气等显着污染;
  7、无严重腌臜及经常性的强烈振动;
  8、在凌驾GB3906划定的正G樾翁跫下使用时,由用户和制造厂协商。
  注:①相对湿度大于70%时应接通电加热器。
   ②凡海拔高度凌驾1000m的地方,按JB/Z102-71划定处置惩罚。

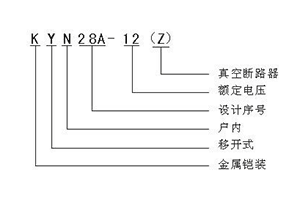

  三、型号及寄义
bwin必赢(中国)在线登录入口
  四、结构特点
  1、柜体结构接纳敷铝锌板经多重折弯组装而成;精度高、抗侵蚀、重量轻、强度高、零配件通用性强。
  2、可配用VS1(ZN63)系列或入口VD4系列真空断路器,适用性广,可靠性高。
  3、手车设有事情、试验位置、列位置均有定位和显示装置,清静可靠。
  4、可配用电压互感器手车、计量手车、隔离手车、站用变落地手车等相同用途的手车具有交流性;
  5、替换断路器简朴,交流性好;
  6、清静可靠有用的“五防”闭锁,避免误操作;
  7、柜体装有视察窗,可视察柜内元件的事情状态;
  8、防护品级高,可避免杂物和虫害侵入;开关柜的外壳防护品级抵达IP4X,各隔室的防护品级为IP2X;
???  9、柜体可靠墙装置、柜前维护、镌汰占地面积;
  10、各高压室均有泄压通道,确保人身清静;

  11、电缆室空间充裕、可毗连多根电缆;

  12、断路器室和电缆室可划分加装加热器,避免凝露与侵蚀爆发。

  13、断路器室和电缆室可凭证用户要求划分加装照明装置,以利便维护及磨练。

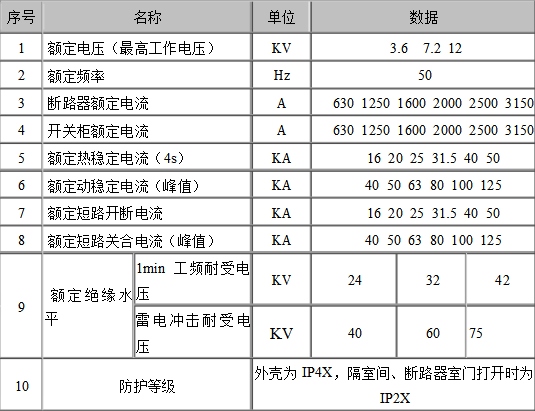

  五、手艺参数
bwin必赢(中国)在线登录入口
  六、订货须知
  1.主回路计划图或主回路系统图;
  2.控制回路电气原理图,端子排列图;
  3.开关装备安排平面图;
  4.柜体颜色(如无要求按公司标准);
  5.柜内元件清单(包括元器件名称、规格型号及数目);
  6.所需备品备件清单;
  7.若有特殊要求请附详细说明。
